瑞能WND90P20W6，1500V光储充高压整机的优选答案

深夜的重卡充电站，充电桩正以兆瓦级功率输出；正午的光伏电站，逆变器满载运行在1500V母线上；沿海的储能电站，电网波动带来的瞬时冲击不断考验着每一颗功率器件……

在这些高压场景中，整流二极管看似"不起眼"，却是电能转换的关键一环。它一旦失效，轻则整机停机，重则烧毁系统、推高运维成本。

选型时，您最关心什么？耐压余量够不够？浪涌扛不扛得住？高温高湿环境下能不能长期稳定运行？

瑞能半导体的答案是：一款产品，把这些问题一次解决。

01 趋势：1500V高压化不可逆，器件选型标准全面升级

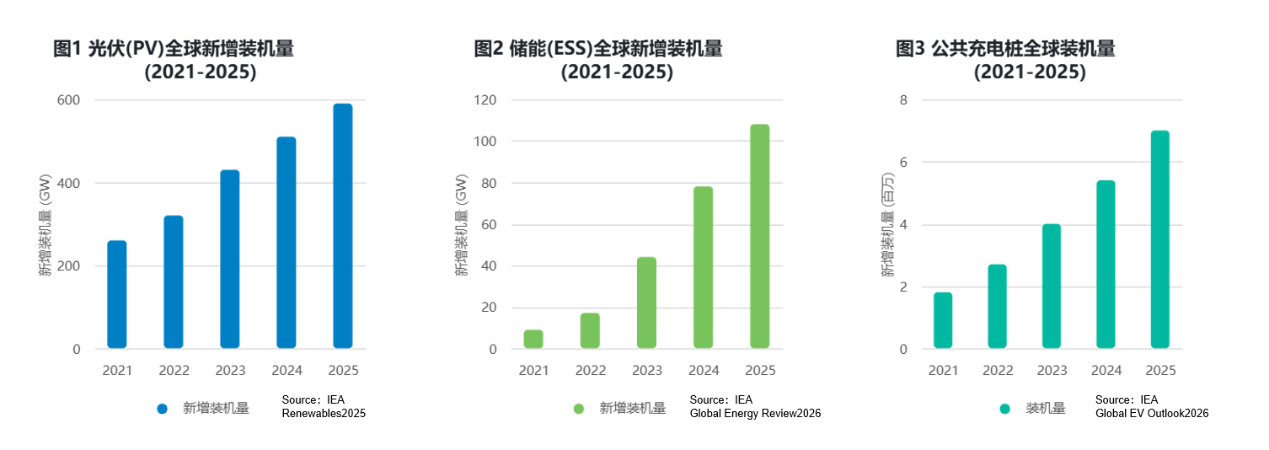

先说大趋势。IEA公开数据清晰展现行业上行曲线：2021至2025年，全球光伏新增装机规模逐年走高；储能市场五年间体量扩张超12倍；配套公共充电桩的新增装机量也保持稳步攀升。

光储充赛道高速增长的同时，设备架构正从传统低压平台向800V、1000V乃至1500V高压系统全面演进。更高耐压、更大通流、更优功率密度与长效运行可靠性，成为整机厂商选型的核心标准。高压标准整流二极管作为电能转换的核心部件，广泛应用于光伏逆变、储能变流器、重卡大功率充电桩的关键回路——市场对车规级高性能高压标管的需求，正迎来爆发窗口。

02 主角登场：WND90P20W6参数速览

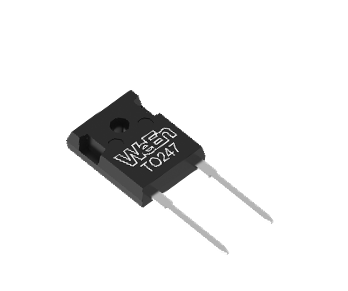

正是在这样的行业节点上，瑞能半导体依托自研晶圆工艺，推出标杆级新品——WND90P20W6，成为1500V高压整机Oring二极管的优选方案。

核心参数                                                                               数值

额定反向耐压                                                                        2000V（实测击穿电压突破2200V）

平均正向电流                                                                        90A

峰值正向浪涌电流                                                                 最高1440A

最高工作结温                                                                        150℃（TO247-2L封装）

环保设计                                                                              无铅芯片，符合RoHS全球绿色制造规范

03 四大核心优势，全面领跑行业

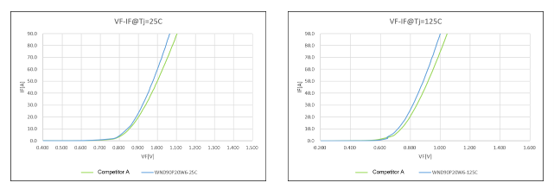

① 极低导通损耗 → 整机效率更高、散热成本更省

常温与高温环境下正向导通压降表现更优，同等工作电流下导通损耗显著降低。

整机运行效率提升，散热结构的硬件投入也能同步减少，BOM成本更省。

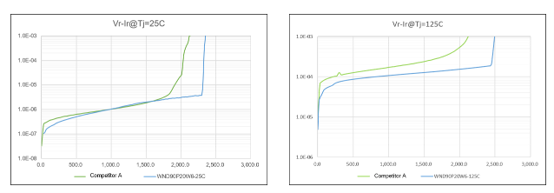

② 超高耐压冗余 → 专为1500V系统而生

高低温工况下反向耐压均高出竞品200V以上，2000V额定耐压完美匹配1500V光伏、储能、重卡快充母线平台。

有效抑制系统运行产生的电压尖峰，从根源降低器件击穿失效风险，系统更安全。

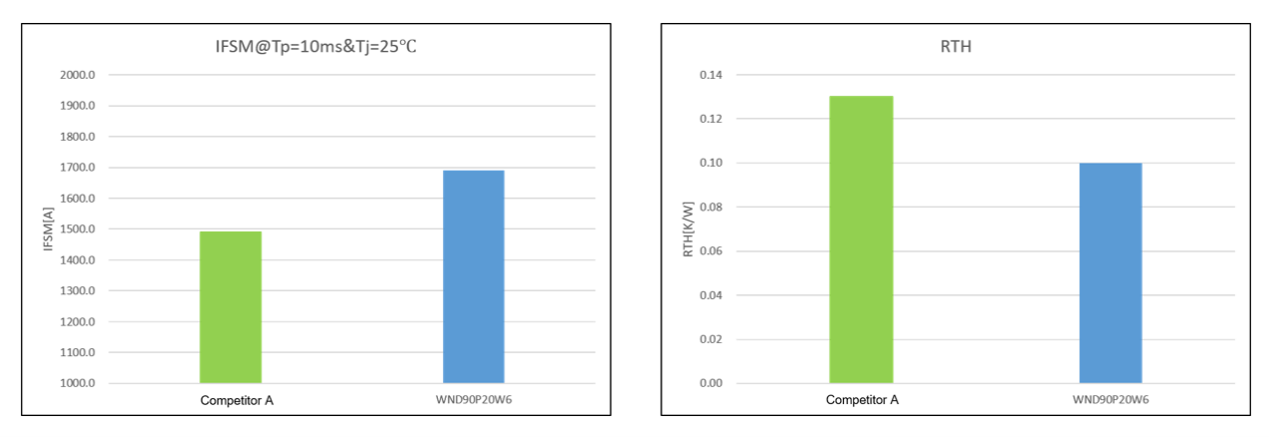

③ 更强浪涌耐受 → 波动工况稳如磐石

正向浪涌耐受能力较同类产品提升约15%，器件热阻同步下降30%。

设备启停、电网波动带来的瞬时大电流冲击均可平稳承载，面对波动剧烈的复杂工况拥有更强适配性。

④ 顶级车规级耐久可靠性 → 长期运行不"掉链子"

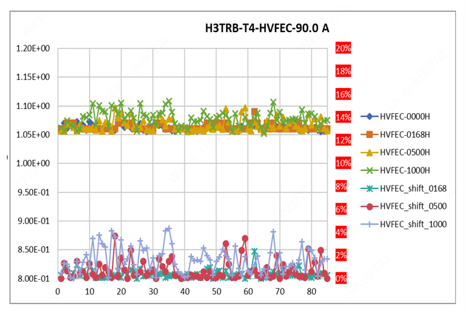

完整通过严苛HV-H3TRB高压高温高湿反偏耐久测试，长时间老化后正向压降漂移幅度不足4%，远低于AEC-Q101标准规定的10%阈值。

即便长期投入户外储能、车载重卡充电场景，器件参数也不会出现明显偏移，大幅延长整机使用寿命、降低后期运维成本。

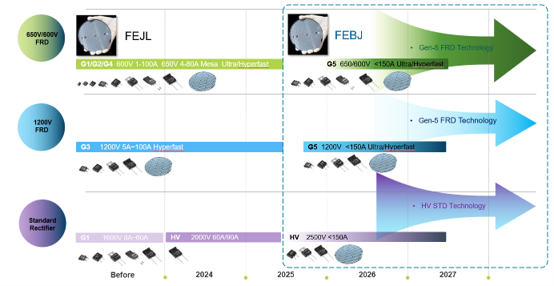

04 不止一款：600V~2500V全矩阵，覆盖全功率段

WND90P20W6并非孤军奋战。瑞能立足行业趋势提前布局，以"五横四纵"战略搭建起覆盖全功率段的产品矩阵，并打造专属高压标管研发平台：

两大技术路线并行

快恢复FRD：600V、650V与1200V五代超快恢复二极管，适配中小功率光伏设备与工业电源场景

标准整流STD：1600V、2000V、2500V高压标准整流管，面向1500V高压储能、兆瓦级重卡快充等高应力工况，电流规格跨度1A至150A，灵活匹配消费、工业、车载等不同场景的差异化选型需求

专属HV STD高压标管平台三大维度持续突破

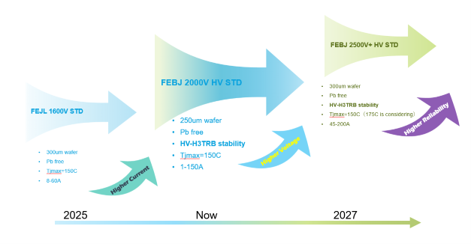

电压梯度：2025年量产1600V规格 → 当前主力交付2000V系列 → 2027年规划落地2500V高可靠平台，为1500V高压整机预留充足电压冗余

电流覆盖：单管平均电流8A至150A，充分承接大功率设备的持续大电流工况

可靠性：全系通过HV-H3TRB测试，性能指标远超AEC-Q101车规标准

绿色与集成：全线芯片采用无铅设计，完全契合RoHS规范；统一TO247标准化封装，大幅降低整机厂商集成难度。

同时，与WND90P20W6同规格的 45A、60A、75A 2000V器件同步配套推出，完整覆盖不同功率等级设备的选型需求。

05 三大高压场景，精准对号入座

光伏：1500V逆变器高压母线，超高耐压冗余有效抑制电压尖峰，提升整机效率与长期

可靠性储能：高压变流器关键回路，强浪涌耐受+低热阻（-30%），从容应对频繁充放电与电网波动冲击

重卡快充：兆瓦级大功率充电桩，90A大电流+车规级耐久可靠性，支撑长时间满载运行

06 硬核产能底座：北京6英寸车规晶圆厂全面量产

一款高性能器件的稳定量产交付，离不开自主可控的制造产能。

瑞能北京6英寸车规级功率半导体晶圆厂，正是高压标管产品落地的核心底气：

投资规模：总投资9.26亿元，占地约3万㎡

量产节奏：2025年底完成竣工验收，2026年正式进入全面量产爬坡阶段

产线定位：聚焦6英寸高可靠无铅硅基高压二极管芯片研发与制造，主打1200V以上高压功率器件，精准匹配光伏储能、新能源重卡充电、AI服务器电源等高增长赛道

产能输出：一期满产后年产25万片6英寸晶圆，有效补齐原有吉林5寸产线在高压器件领域的产能短板，缓解国内高端高压整流二极管长期供应瓶颈

依托"自有晶圆厂+自有封装基地+全球合作封测伙伴"双重研产模式，瑞能打通芯片设计、晶圆制造、封装测试全产业链：前端核心工艺自主可控，后端封装产能灵活调配，既能快速完成产品技术迭代，也能稳定承接海内外客户大批量订单，同步提供定制化器件开发服务，从供应链层面为新能源产业保驾护航。

07 未来可期，共建低碳高效新型能源体系

站在能源转型与整机高压化并行的行业风口，1500V光储充赛道的增长潜力持续释放。凭借全覆盖的高压标管产品矩阵、WND90P20W6标杆产品的硬核性能，叠加北京6英寸车规晶圆厂全链路自研制造能力，瑞能半导体正深度扎根光伏、储能、大功率充电桩全产业链。

未来，瑞能高压标准整流管研发将聚焦2500V及以上高压平台，持续迭代产品高压耐久可靠性，不断拓宽器件可覆盖电流区间，依托完善的全球技术服务网络，持续向市场输出高效率、高可靠、高性价比的国产高压整流解决方案，与全行业伙伴携手，共建低碳高效的新型能源体系。

获取WND90P20W6样品与详细选型资料：https://www.ween-semi.com/cn/products/power-rectifiers/standard-rectifier/4243
