瑞能半导体于近日推出2000V 高压Megapage
1. 高压整流器简介
1.1. 何为2000V整流器？
2000V整流器是专用于在超高电压电力系统中实现交流电转直流电的特殊二极管。
其工作原理在于允许电流单向自由流动，同时几乎完全阻断反向电流。标称电压代表二极管可反复承受的最大向电压（VRRM）。
图片：瑞能半导体推出的2000V整流器系列实现了正向电压降(VF)降低5%及热阻提升20%的性能突破。
这款2000V整流器专为严苛的高应力环境设计，可承受极高反向电压，成为电动汽车充电、可再生能源发电以及工业机械、医疗设备和高端消费电子产品中不可或缺的核心组件。

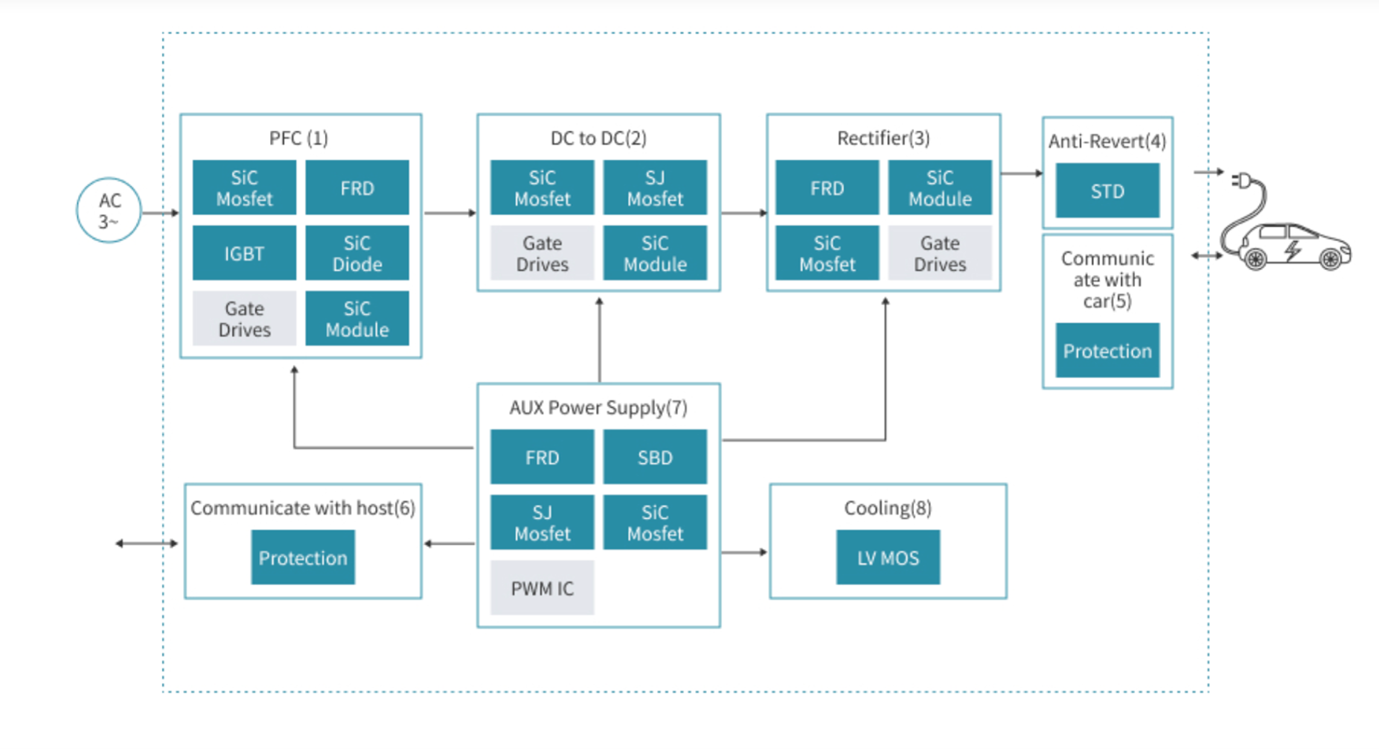

图示：功率半导体在电网与车辆之间管理电流流动，有助于最大限度减少能量损耗、提升充电效率并确保系统性能可靠。它们还能保护电池免受电压尖峰和过热影响，从而延长电池寿命并提升整体充电安全性。
1.2. 为何2000V整流器对现代电子设备至关重要？
2000V整流器市场的增长源于全球对更高效率和更大功率密度的需求，尤其在可再生能源和电动汽车领域。随着系统电压提升以优化性能，更高额定电压的元件成为保障安全与可靠性的关键要素。
在800V电动汽车车载充电器或1500V太阳能逆变器等应用中，采用更高电压运行可降低相同功率输出所需的电流值。这能大幅减少以热能形式损耗的能量（P=VF*IF）。
采用更高电压的整流器还能使用更纤薄轻巧的电缆，从而打造更紧凑、更高效且更具成本效益的系统。这些组件提供的安全裕度可有效降低潜在电压尖峰风险，这对可再生能源发电尤为关键。

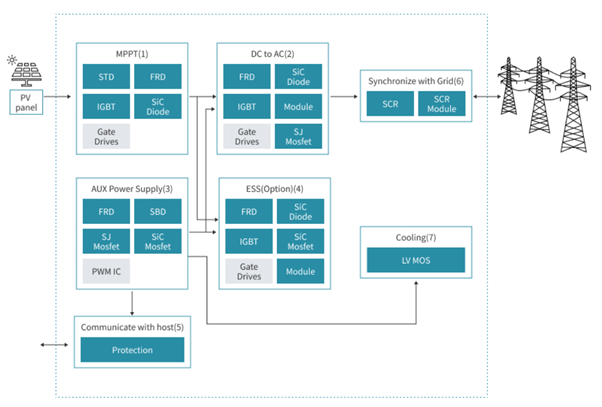

图示：该图表说明了功率半导体如何影响光伏逆变器的运行与效率

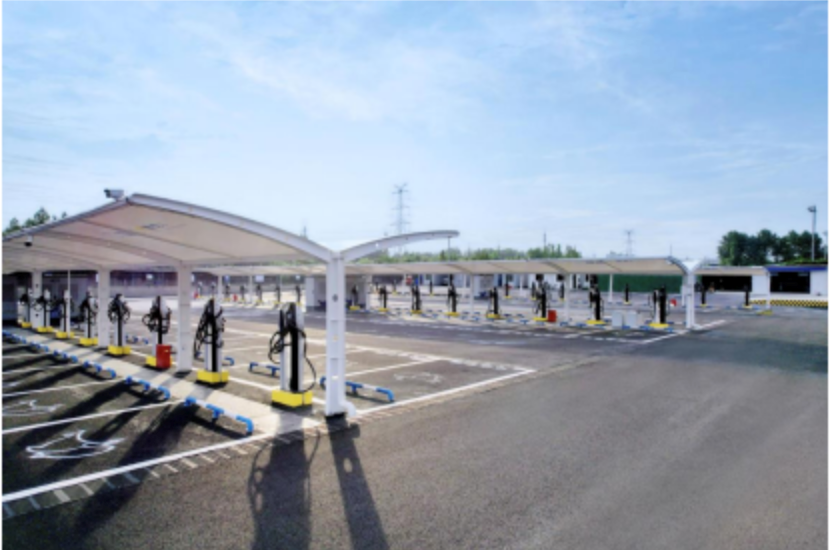

在集中式电动汽车充电站中，距离电源最远的充电桩电缆长度可达20-30米。如此长的线路在快速负载变化时会产生显著的杂散电感，可能引发超过1700V的高压尖峰，导致ORing二极管损坏。为此需要采取抑制措施，采用2000VORing二极管是行之有效的方法。

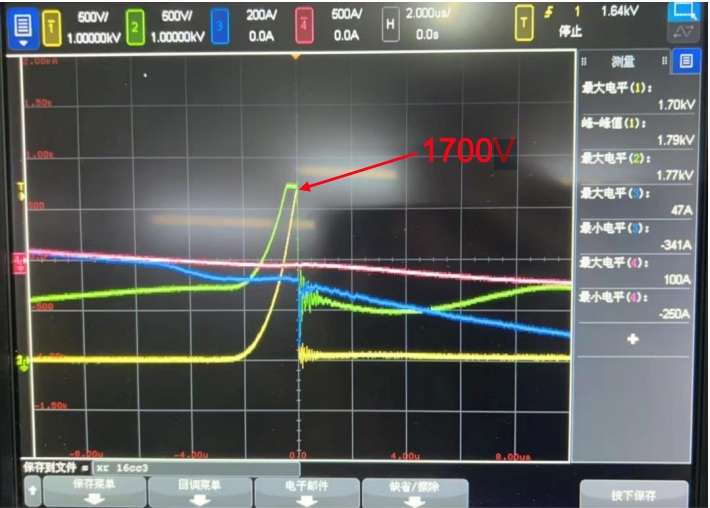

图示：在电动汽车充电站测得的1700V电压脉冲
2. 2000V整流器的关键性能指标
2.1. 变换效率与开关性能
整流器的性能指标直接影响应用系统的效率与可靠性。对于电动汽车充电桩或太阳能逆变器的设计者而言，掌握这些参数是满足严苛性能目标的关键。其中最核心的指标包括正向电压（Vf）与漏电流（Ir）。
2.1.1. 正向电压
这是整流器导通时出现的小电压降。该电压降会导致导通损耗，因此更低的Vf值始终更优。
2.1.2. 漏电流
这是整流器处于关断/阻断状态时反向流过的微小电流。该电流显著增加待机功耗并加重系统热负荷，尤其在高温运行环境下。在高压系统中，低漏电流对实现最高效率至关重要。
2.2. 热性能与可靠性
整流器的散热能力与变换效率同等重要。热性能不佳将降低整个电力系统的可靠性和使用寿命。热性能与稳健性的关键指标包括：工作结温（Tj, max）、热阻（Rth）及雪崩耐受能力。
2.2.1. 工作结温
这是整流器半导体元件在运行中可安全承受的最高内部温度。更高的Tj, max额定值意味着更大的安全裕度，可延长器件寿命。具备此特性的整流器在高温环境（如密封式电动汽车充电桩内部）中将更具稳健性和可靠性。
2.2.2. 热阻
该指标反映热量从内部半导体结点传导的效率。低热阻可降低器件温度，从而支持使用更小、更经济的散热器。
2.2.3. 雪崩能力
该指标衡量整流器承受短时过电压事件的能力。在可再生能源发电（太阳能、风能等）等易发生电压尖峰的应用场景中，高雪崩能力尤为关键，它能有效防止设备发生灾难性故障。
3. 2000V整流器的常见应用
3.1. 直流快充系统
这类大功率充电站旨在直接向车辆电池输送直流电以实现快速充电——其核心是采用2000V大功率整流器模块，将交流电网电力转换为高压直流输出。热管理性能与转换效率至关重要，低损耗整流器可实现更快的功率传输与更高可靠性。

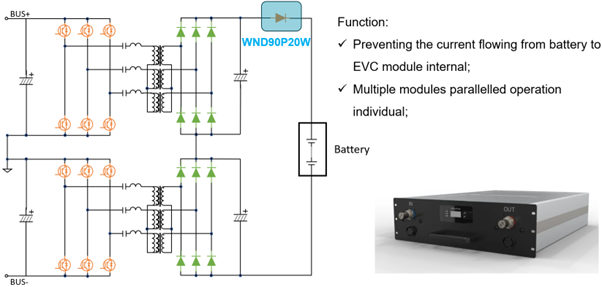

图示：EVC模块的典型DC-DC转换级
3.2. 电动汽车（EV）中的车载充电器（OBC）
汽车行业正向800V及更高电压架构转型，这为2000V及更高电压整流器创造了重要的市场驱动力。
更高电压运行不仅能减轻车辆重量（如前所述，通过使用更细的电缆实现），还能显著缩短充电时间。这种充电效率的提升对于缓解充电焦虑、促进电动汽车普及至关重要。此类整流器是车载与非车载充电系统中的关键组件。
车载充电器将标准充电站的交流电转换为主电池所需的直流电
如前所述，2000V整流器的高电压额定值为应对电网波动提供了关键安全裕度，其高效特性则最大限度降低了充电器密封壳体内的能量损耗与热量积聚，从而提升整体可靠性。
3.3. 可再生能源发电
为提升可再生能源发电效率，系统电压已提升至1500V甚至更高。通过提高电压降低电流强度，高电压整流器可减少太阳能板或风力涡轮机输电线路中的能量损耗。
3.3.1. 太阳能逆变器
光伏发电需要太阳能逆变器将光伏阵列输出的直流电转换为电网所需的交流电。逆变器内部采用整流器安全管理大型太阳能电站使用的超高输入电压（1500 VDC）。采用2000V整流器可降低能量损耗，提高转换效率，从而向电网输送更多电力。
3.3.2. 风力涡轮机变流器
与太阳能电池板不同，风力涡轮机产生交流电，但其功率波动需转换为符合电网标准的频率——根据国家不同为50或60赫兹。涡轮机内部的变流器负责此过程，首先将发电机输出整流为高压直流电。
2000V整流器的鲁棒性与高雪崩能力至关重要，可确保变流器承受电压尖峰冲击，并在恶劣环境中稳定运行数十年。
3.4. 二次工业与医疗应用
尽管电动汽车和可再生能源领域是主要驱动力，高压整流器在众多成熟工业及医疗领域同样发挥着关键作用。
3.4.1. 工业电源
在焊接、等离子切割及静电除尘器（ESP）等重型工业设备中，整流器用于将市电交流电转换为高压直流电。这种直流电既用于维持强大的电弧炉（例如在玻璃或钢铁制造
中），也用于在静电除尘器中产生强电场以控制污染。在这些严苛环境中，整流器的坚固性与长期可靠性是至关重要的因素。
3.4.2. 医疗成像设备
医疗系统（尤其是X射线发生器）在电压倍增电路中采用2000V整流器。该电路可产生设备正常运行所需的稳定高压直流电源。此类应用中，整流器选型需重点考量性能稳定性和低电噪声特性——二极管必须提供稳定输出，以确保诊断成像的清晰度与准确性。
4. 瑞能半导体2000V整流器解决方案
瑞能半导体提供全面的高性能2000V整流器产品组合，专为满足电动汽车、可再生能源及工业领域新一代电力系统的需求而设计，涵盖先进硅基与碳化硅技术。
瑞能半导体的整流器可直接提升系统级性能，通过聚焦关键指标——包括低反向恢复时间(trr)、低正向电压(Vf)及卓越的热阻(Rth)——使设计人员能够实现更高效率、提升功率密度并增强整体可靠性。
4.1. WND90P20W
WND90P20W是一款坚固耐用的标准功率二极管，专为车载外接充电设备及输入整流等严苛应用设计。其可承受高达90安培的平均正向电流，并具备强劲的浪涌电流承受能力，特别适用于存在显著功率突变的系统。
4.2. WND60P20W
WND60P20W专为高效可靠而设计，可提供60 A平均正向电流。其核心优势包括低正向压降和极小漏电流，有助于降低功耗并提升输入整流器和旁路二极管等应用场景的散热性能。
想了解瑞能半导体全系列2000V整流器产品、下载数据手册及查阅详细应用指南，请访问产品页面。

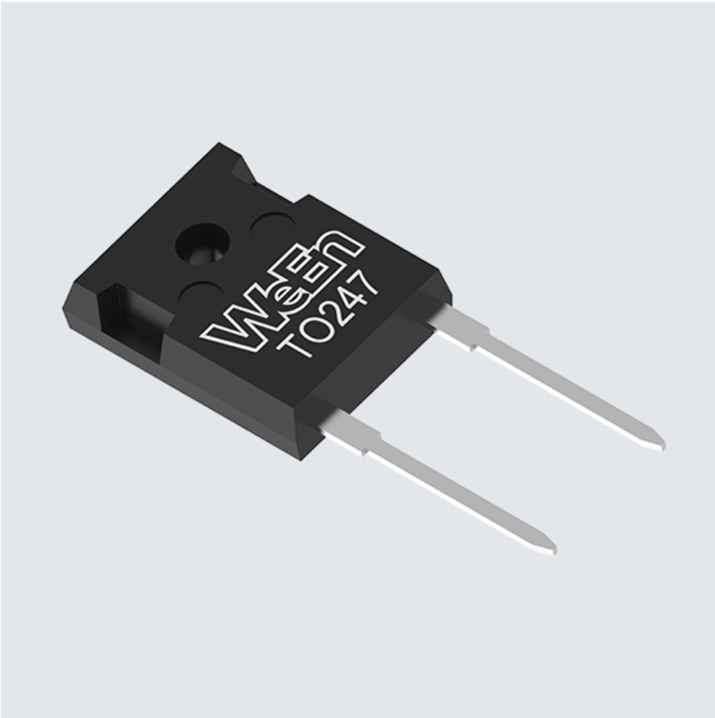

图片：瑞能采用TO-247-2L封装的WND90P20W标准整流器。
本文旨在概述2000V高压整流器的核心特性。如需更详细信息，请参阅：
